產品名稱:DHP環鏈系列(焊罐爬架專用)
產品分類:環鏈電動葫蘆
DHP環鏈電動葫蘆保留了手拉葫蘆輕巧方便的特點,又改進了手拉葫蘆人工操作,提升速度慢不足,它集電動葫蘆和手拉葫蘆的優點與一身,采用盤式制動電機做工作,行駛減速器減速,具有機構緊湊,體積小,重量輕,效率高,使用方便,制動可靠維護簡單等特點.本產品嚴格按國家3包執行,產品質量由中國人民保險公司(PICC)承保,請放心使用。
DHP型系列電動葫蘆(群吊電動葫蘆、建筑爬架電動葫蘆)一種輕小起重機械,它具有起吊速度慢,機體質量輕,機件硬度高,磨損小的特點。由于在空間較小的工作場所使用更是靈活迅捷,還適合于建筑工程領域的爬架,爬模的提升,大型油罐的群吊廣泛用于各行各業的加工車間、倉庫、碼頭、及各種現代化的生產流水線,裝配線。在空間較小的工作場所使用更是靈活迅捷,安全方便,還適合于建筑工程領域的爬架,爬模的提升,大型油罐的群吊。多款關于群吊、爬架、焊罐系列產品可登陸:http://www.pajiahulu.com
型號 | DHP5 | DHP7.5 | DHP10 | DHP20 | |
額定起重量 | 5 | 7.5 | 10 | 20 | |
起升速度m/min | ? | 0.18 | 0.12 | 0.09 | 0.09 |
實驗載荷t | 7.5 | 9 | 12.5 | 25 | |
兩鉤間小距離mm | 600 | 700 | 780 | 1000 | |
起重鏈行數n | 2 | 3 | 4 | 8 | |
起升高度m | 3——9 | ||||
電機功率w | 200 | 500 | 500 | 500 | |
電機轉速r/min | 710 | 1380 | 1420 | 1420 | |
電源 | 380V/50Hz | ||||
凈重(5m)kg | 58 | ? | ? | 240 | |
裝箱毛重(5m)kg | 69 | ? | ? | 260 | |
裝箱尺寸mm | 560*400*400 | 500*420*390 | 610*480*480 | 700*600*40 | |
注:起重高度每增加1米5噸增加4.5kg,7.5噸增加6.8kg,10噸增加9kg |
?
?

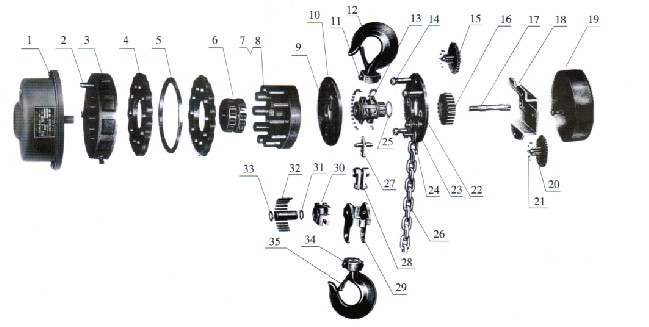

1電動機 | 8銷套 | 15片齒輪 | 22鋼套 | 29下鉤架 |
2針齒 | 9軸承圈 | 16花鍵齒輪 | 23導輪 | 30游輪 |
3針齒殼 | 9軸承圈 | 17五持長軸 | 24插銷 | 31郵輪軸 |
4擺線輪 | 11上鉤梁 | 18外墻板 | 25軸用擋圈 | 32滾針 |
5間隔環 | 12吊鉤 | 19罩殼 | 26起重鏈條 | 33軸用擋圈 |
6偏心軸承 | 13起重鏈輪 | 20四齒短軸 | 27擋板 | 34下鉤梁 |
7銷軸 | 14支撐桿 | 21滾柱 | 28吊鏈板 | 35卡索板 |
?
?
